Πώς λειτουργεί ένας πυρηνικός σταθμός ηλεκτροπαραγωγής

Τι κάνει στην πραγματικότητα ένας πυρηνικός σταθμός

Ένας πυρηνικός σταθμός ηλεκτροπαραγωγής βράζει νερό. Ακούγεται υποτιμητικό, αλλά περιγράφει σωστά τη μηχανή. Από την ατμογεννήτρια και μετά, ο σταθμός ακολουθεί την ίδια αρχή ατμοστροβίλου με μια λιγνιτική μονάδα, με στρόβιλο, γεννήτρια και συμπυκνωτή, προσαρμοσμένα όμως σε κορεσμένο ατμό. Η διαφορά βρίσκεται στο από πού έρχεται η θερμότητα.

Η θερμότητα έρχεται από τη σχάση. Ένας βαρύς πυρήνας, τυπικά ουράνιο-235, απορροφά ένα νετρόνιο και σπάει σε μικρότερα θραύσματα. Τα θραύσματα εκτοξεύονται με μεγάλη ταχύτητα και φρενάρουν μέσα στο ίδιο το καύσιμο, οπότε η κινητική τους ενέργεια εμφανίζεται εκεί ως θερμότητα. Μαζί ελευθερώνονται και νετρόνια, που μπορούν να προκαλέσουν τις επόμενες σχάσεις. Όταν από κάθε σχάση προκύπτει κατά μέσο όρο άλλη μία, η αντίδραση αυτοσυντηρείται με σταθερό ρυθμό. Αυτή είναι η κατάσταση που ο κλάδος ονομάζει κρίσιμη, και είναι η κανονική κατάσταση λειτουργίας, όχι κάτι ανησυχητικό.

Όλη η μηχανική του σταθμού απαντά σε δύο ερωτήματα. Πώς κρατιέται η αλυσιδωτή αντίδραση σταθερή και ελεγχόμενη, και πώς φεύγει η θερμότητα με τον ίδιο ακριβώς ρυθμό που παράγεται. Το πρώτο λύνεται σε μεγάλο βαθμό από την ίδια τη φυσική του καυσίμου και του νερού. Στο δεύτερο δοκιμάζεται πραγματικά ο σχεδιασμός, και το γιατί φαίνεται καθαρά όταν φτάσουμε στην παραμένουσα θερμότητα.

Το καύσιμο, η δέσμη και η ενεργός ζώνη

Το φυσικό ουράνιο είναι σχεδόν όλο ουράνιο-238, που δεν σχάζεται εύκολα με αργά νετρόνια. Το σχάσιμο ουράνιο-235 είναι μικρό ποσοστό του μείγματος. Ο εμπλουτισμός ανεβάζει αυτό το ποσοστό όσο χρειάζεται για να συντηρηθεί η αλυσίδα σε αντιδραστήρα που λειτουργεί με κοινό νερό, και μένει πολύ χαμηλά, σε εντελώς άλλη κατηγορία από το υλικό στρατιωτικής χρήσης.

Μέσα στον αντιδραστήρα το ουράνιο δεν είναι μέταλλο αλλά κεραμικό: οξείδιο, ψημένο σε μικρά κυλινδρικά τεμάχια, τα κεραμικά δισκία καυσίμου (pellets). Η κεραμική μορφή προτιμάται γιατί λιώνει σε πολύ υψηλή θερμοκρασία και γιατί κρατά τα ραδιενεργά προϊόντα της σχάσης δέσμια στο πλέγμα της. Τα δισκία στοιβάζονται σε λεπτούς σωλήνες από κράμα ζιρκονίου, οι οποίοι σφραγίζονται στα άκρα. Αυτό είναι η ράβδος καυσίμου. Το ζιρκόνιο επιλέγεται επειδή αφήνει τα νετρόνια να περνούν χωρίς να τα απορροφά και αντέχει το χημικό και θερμικό περιβάλλον.

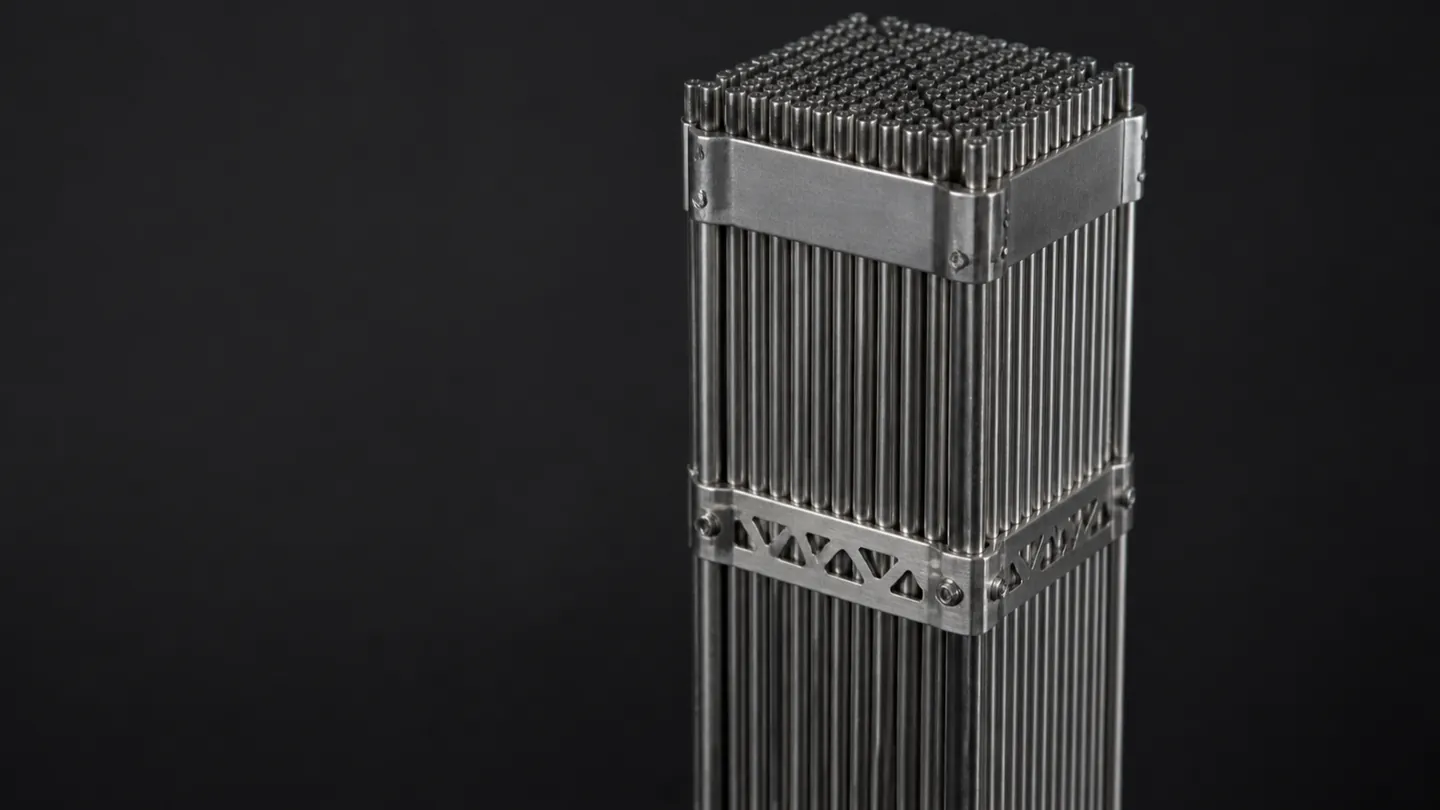

Οι ράβδοι δένονται μεταξύ τους με πλέγματα στήριξης και σχηματίζουν τη δέσμη καυσίμου. Οι δέσμες μπαίνουν όρθιες μέσα στο δοχείο πίεσης του αντιδραστήρα και όλες μαζί αποτελούν την ενεργό ζώνη. Ανάμεσα στις ράβδους περνά το νερό, ενώ κάποιες θέσεις μένουν ελεύθερες για τις ράβδους ελέγχου και για τα όργανα μέτρησης.

Η γεωμετρία της δέσμης δεν είναι διακοσμητική. Η απόσταση των ράβδων και το πλάτος των καναλιών ροής καθορίζουν ταυτόχρονα τη νετρονική συμπεριφορά και το πόσο αποτελεσματικά φεύγει η θερμότητα από την επιφάνεια κάθε ράβδου. Το καύσιμο δεν καίγεται ομοιόμορφα σε όλη τη ζώνη, γι’ αυτό σε κάθε αλλαγή καυσίμου οι δέσμες δεν αντικαθίστανται απλώς, αλλά και μετακινούνται σε νέες θέσεις κατά ένα μελετημένο σχήμα.

Ο επιβραδυντής και το ψυκτικό: το ίδιο νερό

Τα νετρόνια που γεννιούνται στη σχάση φεύγουν πολύ γρήγορα, και σε αυτή την ενέργεια το ουράνιο-235 τα πιάνει δύσκολα. Όσο πιο αργά κινείται ένα νετρόνιο, τόσο μεγαλώνει η πιθανότητα να προκαλέσει νέα σχάση αντί να χαθεί. Χωρίς κάποιον μηχανισμό που να τα φρενάρει, καύσιμο με χαμηλό εμπλουτισμό δεν συντηρεί αλυσιδωτή αντίδραση.

Αυτό είναι το έργο του επιβραδυντή. Είναι υλικό με ελαφρούς πυρήνες, πάνω στους οποίους τα νετρόνια σκοντάφτουν και χάνουν ενέργεια σε διαδοχικές κρούσεις, με μικρή απορρόφηση. Το υδρογόνο του κοινού νερού είναι σχεδόν ιδανικό, επειδή η μάζα του πυρήνα του είναι κοντά στη μάζα του νετρονίου, οπότε κάθε κρούση αφαιρεί μεγάλο μέρος της ενέργειας.

Στον αντιδραστήρα πεπιεσμένου ύδατος το ίδιο νερό είναι και ψυκτικό: παίρνει τη θερμότητα από την επιφάνεια των ράβδων και τη βγάζει έξω από τη ζώνη. Αυτή η σύμπτωση δίνει εγγενή ασφάλεια. Αν το νερό χαθεί ή χάσει πυκνότητα, χάνεται μαζί και η επιβράδυνση, άρα η αλυσιδωτή αντίδραση σβήνει από μόνη της, χωρίς εντολή, χωρίς ρεύμα και χωρίς ανθρώπινη ενέργεια. Ο RBMK του Τσερνόμπιλ, με γραφίτη ως επιβραδυντή και νερό που βράζει ως ψυκτικό, δεν είχε αυτή την ιδιότητα: η απώλεια νερού δεν αφαιρούσε την επιβράδυνση και ο συντελεστής κενού ήταν θετικός, δηλαδή ο ατμός ανέβαζε τη δραστικότητα αντί να τη ρίχνει. Η διαφορά είναι θεμελιώδης.

Υπάρχει και δεύτερη εγγενής ανάδραση, μέσα στο ίδιο το καύσιμο. Καθώς ανεβαίνει η θερμοκρασία του, το ουράνιο-238 απορροφά πιο εύκολα νετρόνια σε ένα εύρος ενεργειών, οπότε λιγότερα νετρόνια φτάνουν να προκαλέσουν σχάση και η ισχύς πέφτει. Δρα σχεδόν ακαριαία, πριν προλάβει να κουνηθεί οποιοσδήποτε μηχανισμός.

Δύο κυκλώματα και το όριο ανάμεσά τους

Το πρωτεύον κύκλωμα είναι κλειστός βρόχος. Το νερό κυκλοφορεί με αντλίες μέσα από την ενεργό ζώνη, βγαίνει θερμό, περνά μέσα από τις ατμογεννήτριες, αφήνει εκεί τη θερμότητά του και επιστρέφει. Η πίεση κρατιέται αρκετά υψηλή ώστε το νερό να μη βράζει στη θερμοκρασία λειτουργίας. Αυτό το εξασφαλίζει ο pressuriser, το δοχείο που ρυθμίζει την πίεση του πρωτεύοντος κυκλώματος: διατηρεί ελεγχόμενο θύλακα ατμού και απορροφά τις μεταβολές όγκου. Από αυτή την πίεση βγαίνει και η ονομασία της οικογένειας.

Το να μένει το νερό υγρό έχει πρακτικό λόγο. Η μεταφορά θερμότητας από τις ράβδους παραμένει σταθερή και προβλέψιμη, και η νετρονική συμπεριφορά της ζώνης δεν μεταβάλλεται από φυσαλίδες που εμφανίζονται και εξαφανίζονται.

Η ατμογεννήτρια είναι εναλλάκτης θερμότητας με πυκνή δέσμη σωλήνων. Μέσα στους σωλήνες ρέει το νερό του πρωτεύοντος, έξω από αυτούς βρίσκεται το νερό του δευτερεύοντος, που βράζει και δίνει ατμό. Η θερμότητα περνά από το μέταλλο, το νερό δεν περνά.

Ο λόγος που τα κυκλώματα είναι χωριστά είναι ραδιολογικός. Το πρωτεύον νερό περνά μέσα από τη ζώνη, ενεργοποιείται από τη νετρονική ακτινοβολία, κουβαλά ακτινοβολημένα προϊόντα διάβρωσης και, αν αστοχήσει το περίβλημα κάποιας ράβδου, ίχνη προϊόντων σχάσης. Επειδή το πρωτεύον μένει κλειστό μέσα σε θωρακισμένο χώρο, ο στρόβιλος, ο συμπυκνωτής και οι αντλίες τροφοδοτικού νερού μένουν καθαροί και συντηρούνται με τα συνηθισμένα μέτρα μιας θερμοηλεκτρικής μονάδας. Το τοίχωμα των σωλήνων της ατμογεννήτριας γίνεται έτσι ένα ακόμη φράγμα, και η ακεραιότητά του παρακολουθείται συστηματικά.

Από τον ατμό στο δίκτυο και πού καταλήγει η υπόλοιπη θερμότητα

Ο ατμός φεύγει από τις ατμογεννήτριες, εκτονώνεται μέσα στον στρόβιλο και τον περιστρέφει. Ο άξονας γυρίζει τη γεννήτρια, το ρεύμα ανεβαίνει σε τάση από τον μετασχηματιστή ανύψωσης και μπαίνει στο δίκτυο. Ο ατμός αυτού του κύκλου είναι σχετικά χαμηλής θερμοκρασίας και τείνει να υγροποιείται καθώς εκτονώνεται, γι’ αυτό ανάμεσα στις βαθμίδες παρεμβάλλονται διαχωριστές υγρασίας και αναθέρμανση: οι σταγόνες διαβρώνουν τα πτερύγια.

Μετά την τελευταία βαθμίδα ο ατμός πρέπει να ξαναγίνει νερό. Ο συμπυκνωτής κλείνει τον κύκλο επιστρέφοντας καθαρό νερό στην τροφοδοσία και ταυτόχρονα κρατά πολύ χαμηλά την πίεση στην έξοδο του στροβίλου. Όσο χαμηλότερη είναι εκεί η πίεση, τόσο περισσότερο έργο βγάζει η ίδια ποσότητα ατμού, οπότε η ψύξη του συμπυκνωτή επηρεάζει άμεσα την απόδοση.

Η τελική απόρριψη θερμότητας είναι απαίτηση της θερμοδυναμικής: κάθε θερμικός κύκλος πρέπει να πετάξει ένα μέρος της θερμότητας σε ψυχρή δεξαμενή. Αυτή είναι είτε ένας μεγάλος υδάτινος αποδέκτης είτε πύργοι ψύξης που κρυώνουν το νερό με εξάτμιση. Το λευκό σύννεφο πάνω από τους πύργους είναι συμπυκνωμένος υδρατμός από το κύκλωμα ψύξης, το οποίο δεν έχει καμία επαφή με το νερό του αντιδραστήρα.

Η ύπαρξη ψυχρής δεξαμενής είναι αναγκαία συνθήκη για μια τέτοια μονάδα, όχι επαρκής. Η χωροθέτηση κρίνεται από σεισμική επικινδυνότητα και ενεργά ρήγματα, γεωλογία θεμελίωσης, πλημμυρικό και θαλάσσιο κίνδυνο, αντοχή και εγγύτητα του δικτύου μεταφοράς, πληθυσμιακή κατανομή και εφαρμοσιμότητα σχεδίων έκτακτης ανάγκης, πρόσβαση για υπερμεγέθη φορτία, περιβαλλοντικά όρια θέρμανσης του αποδέκτη και επάρκεια νερού σε παρατεταμένο καύσωνα. Ακτογραμμή και νερό από μόνα τους δεν λένε τίποτα.

Ράβδοι ελέγχου, δραστικότητα και ρύθμιση ισχύος

Οι ράβδοι ελέγχου είναι φτιαγμένες από υλικά που απορροφούν νετρόνια λαίμαργα και κινούνται κατακόρυφα μέσα στη ζώνη. Όσο πιο μέσα βρίσκονται, τόσο περισσότερα νετρόνια χάνονται και τόσο πέφτει η δραστικότητα. Είναι το γρήγορο χειριστήριο του αντιδραστήρα.

Για την άμεση παύση οι ράβδοι απελευθερώνονται και πέφτουν μέσα στη ζώνη με τη βαρύτητα. Η λογική είναι αντίστροφη από ό,τι θα περίμενε κανείς: το ρεύμα είναι αυτό που κρατά τις ράβδους έξω, οπότε η απώλεια ρεύματος τις ρίχνει μέσα. Η ισχύς πέφτει απότομα μέσα σε δευτερόλεπτα και η σχάση σβήνει μέσα σε λίγα λεπτά.

Οι αργές μεταβολές δεν γίνονται με τις ράβδους. Στο νερό του πρωτεύοντος υπάρχει διαλυμένο απορροφητικό, του οποίου η συγκέντρωση μειώνεται σταδιακά όσο το καύσιμο καίγεται και χάνει δραστικότητα, ενώ απορροφητικά ενσωματωμένα στο ίδιο το καύσιμο καταναλώνονται μαζί του. Έτσι, σε πολλούς σταθμούς, οι ράβδοι μένουν σχεδόν εντελώς έξω στην κανονική λειτουργία και διατηρούν ακέραιη τη δυνατότητά τους για τη στιγμή που θα χρειαστεί.

Στην καθημερινή λειτουργία η μονάδα ακολουθεί σε μεγάλο βαθμό τη ζήτηση ατμού. Όταν ο στρόβιλος τραβήξει περισσότερο ατμό, φεύγει περισσότερη θερμότητα από την ατμογεννήτρια, το πρωτεύον νερό κρυώνει ελαφρά, η αρνητική θερμοκρασιακή ανάδραση ανεβάζει τη δραστικότητα και η ισχύς ανεβαίνει μόνη της μέχρι να ισορροπήσει. Ο χειριστής απλώς διορθώνει. Το ότι όλα αυτά γίνονται αρκετά αργά ώστε να προλαβαίνουν άνθρωπος και μηχανισμοί οφείλεται στα καθυστερημένα νετρόνια: ένα μικρό μέρος των νετρονίων δεν βγαίνει τη στιγμή της σχάσης αλλά αργότερα, από τη διάσπαση ορισμένων θραυσμάτων. Ο αντιδραστήρας λειτουργεί έτσι ώστε να εξαρτάται από αυτά για να είναι κρίσιμος, και αυτό ακριβώς κάνει την ισχύ χειρίσιμη.

Η παραμένουσα θερμότητα μετά την παύση

Ρίχνεις τις ράβδους και η σχάση σταματά. Η θερμότητα δεν σταματά. Τα προϊόντα σχάσης που έχουν συσσωρευτεί μέσα στο καύσιμο είναι ασταθή και διασπώνται με τους δικούς τους ρυθμούς, εκπέμποντας ακτινοβολία που φρενάρει μέσα στο υλικό και το θερμαίνει. Αυτή η παραμένουσα θερμότητα δεν έχει διακόπτη. Φθίνει από μόνη της, απότομα στην αρχή και όλο και πιο αργά μετά, και συνεχίζει για μεγάλο διάστημα. Γι’ αυτό το αναλωμένο καύσιμο, αφού βγει από τη ζώνη, μένει βυθισμένο σε δεξαμενή νερού που το ψύχει και ταυτόχρονα το θωρακίζει.

Αμέσως μετά την παύση, η παραμένουσα θερμότητα είναι μικρό ποσοστό της ονομαστικής θερμικής ισχύος. Ως απόλυτο μέγεθος όμως, για μια ενεργό ζώνη που έχει μείνει χωρίς ψύξη, δεν είναι καθόλου αμελητέο: αρκεί για να την καταστρέψει. Αν η ψύξη χαθεί, η θερμοκρασία ανεβαίνει, το ζιρκόνιο σε υψηλή θερμοκρασία αντιδρά με τον ατμό και παράγει υδρογόνο, τα περιβλήματα αστοχούν και το καύσιμο τήκεται.

Εδώ βρίσκεται το κρίσιμο μηχανικό πρόβλημα ολόκληρης της τεχνολογίας. Το εύκολο κομμάτι είναι να σταματήσει η αλυσιδωτή αντίδραση. Το δύσκολο είναι να συνεχίσει να φεύγει θερμότητα από τη ζώνη με ή χωρίς ρεύμα, με ή χωρίς αντλίες, με ή χωρίς τον κανονικό δρόμο προς την ψυχρή δεξαμενή και για όσο χρειαστεί. Έτσι εξηγούνται τα πολλαπλά και ανεξάρτητα συστήματα ψύξης, με χωριστές τροφοδοσίες και φυσικό διαχωρισμό μεταξύ τους, τα εφεδρικά ηλεκτροπαραγωγά ζεύγη και οι συστοιχίες συσσωρευτών, τα αποθέματα νερού και, όλο και περισσότερο, τα συστήματα που λειτουργούν με βαρύτητα και φυσική κυκλοφορία χωρίς καθόλου ηλεκτρικό ρεύμα.

Τα σοβαρά ατυχήματα του κλάδου έχουν διαφορετικές μεταξύ τους αιτιακές αλυσίδες και αφορούν σχέδια που διαφέρουν σημαντικά, οπότε δεν συγκρίνονται πρόχειρα. Σε ένα από αυτά η αλυσιδωτή αντίδραση είχε σταματήσει κανονικά και η ζημιά ήρθε από την απώλεια της ψύξης για μέρες. Σοβαρό ατύχημα δεν είναι αδύνατο σε καμία τεχνολογία και σε κανένα σχέδιο. Η μηχανική και ο ρυθμιστής έχουν ως αποστολή να το καταστήσουν πολύ απίθανο και να περιορίσουν τις συνέπειές του.

Τα διαδοχικά φράγματα και τι αλλάζει στον αντιδραστήρα βρασμού ύδατος

Η φιλοσοφία συγκράτησης είναι φράγματα στη σειρά, καθένα σχεδιασμένο με την παραδοχή ότι τα προηγούμενα μπορεί να αστοχήσουν. Το πρώτο είναι η κεραμική μήτρα του ίδιου του καυσίμου, που κρατά τα προϊόντα σχάσης δέσμια. Ακολουθεί το σφραγισμένο μεταλλικό περίβλημα της ράβδου. Μετά έρχεται το χαλύβδινο δοχείο πίεσης μαζί με το κλειστό πρωτεύον κύκλωμα. Έξω από όλα βρίσκεται το περιοριστικό κέλυφος, συνήθως κατασκευή από οπλισμένο ή προεντεταμένο σκυρόδεμα με χαλύβδινη επένδυση (σε ορισμένα σχέδια, όπως ο AP1000, χαλύβδινο), που περικλείει τον αντιδραστήρα και σχεδιάζεται ώστε να αντέχει την πίεση ενός ατυχήματος από μέσα και χτυπήματα από έξω.

Τα φράγματα δεν στέκουν μόνα τους. Τα υποστηρίζουν συστήματα ψεκασμού που ρίχνουν την πίεση και τη θερμοκρασία μέσα στο κέλυφος, σε πολλούς σταθμούς φιλτραρισμένη εκτόνωση και παθητικοί αυτοκαταλυτικοί ανασυνδυαστές, διατάξεις που καταναλώνουν το υδρογόνο πριν φτάσει σε εκρηκτική συγκέντρωση, καθώς και ολόκληρο το καθεστώς ακτινοπροστασίας και ελέγχου πρόσβασης. Οι αρχές είναι σταθερές: πολλαπλότητα, διαφορετικότητα στον τρόπο που κάθε σύστημα εκτελεί τη λειτουργία του και φυσικός διαχωρισμός ώστε ένα συμβάν να μη σβήνει μαζί όλες τις εφεδρείες.

Ο αντιδραστήρας βρασμού ύδατος ακολουθεί την ίδια φυσική με άλλη διαρρύθμιση. Το νερό βράζει μέσα στην ίδια την ενεργό ζώνη και ο ατμός φεύγει κατευθείαν προς τον στρόβιλο. Δεν υπάρχει ατμογεννήτρια και δεν υπάρχει δεύτερο κύκλωμα, η πίεση λειτουργίας είναι χαμηλότερη και ο εξοπλισμός λιγότερος.

Το τίμημα είναι ότι το ραδιολογικό όριο περικλείει και τον στρόβιλο και τον συμπυκνωτή, με ό,τι συνεπάγεται για θωράκιση και συντήρηση. Οι ράβδοι ελέγχου μπαίνουν από κάτω, αφού ο χώρος από πάνω ανήκει στον ατμό, οπότε η ταχεία παύση δεν στηρίζεται στη βαρύτητα αλλά σε υδραυλικό σύστημα με δικές του εφεδρείες. Η ισχύς ρυθμίζεται και με τη ροή ανακυκλοφορίας: περισσότερο νερό διώχνει τις φυσαλίδες, βελτιώνει την επιβράδυνση και ανεβάζει την ισχύ. Και οι δύο οικογένειες είναι αντιδραστήρες ελαφρού ύδατος και μοιράζονται την ίδια εγγενή ιδιότητα, ότι χωρίς νερό δεν υπάρχει επιβράδυνση και άρα δεν υπάρχει αλυσιδωτή αντίδραση. Η παραμένουσα θερμότητα, πάντως, δεν ρωτάει ποιο σχέδιο είναι.
